VTP (Vlan Trunking Protocol)



VTP(Vlan trunking protocol)


nah kita akan belajar yang namanya VTP disini sebelum kita masuk ke lab lab selanjutnya yang membahas tentang VTP, sebenarnya apa sih vtp itu? VTP adalah cara dimana kita menjadikan satu dari beberapa  switch sebagai pusat konfigurasi.



Dalam VTP sendiri terbagi menjadi 3 mode:


  1. VTP Mode Server : mode ini menjadi induk bagi para switch yang lainnya. Jika switch yang menjadi VTP mode server menambahkan vlan ataupun menghapus vlan, maka switch yang lain akan ikut meng-update apa yang telah diedit pada switch mode server.


  1. VTP Mode Client : mode ini akan selalu menginduk / mengikuti switch mode server secara otomatis. Jika switch server menambah vlan, maka ia akan ikut menambah. Dan begitu juga jika switch server menghapus vlan, maka ia juga akan ikut terhapus. Hal ini dikarenakan vtp mode client sudah satu domain dengan vtp mode server.


  1. VTP Mode Transparent : mode ini dapat membuat vlan namun vlan yang dibuat hanyalah bersifat local. Ia hanya bersifat meneruskan saja namun tidak mendapatkan update dari vtp server


berikut adalah analoginya:






sekarang kita akan lanjut lab VTPnya


berikut topologinya:


Disini kita akan membuat vtp dengan 3 switch yang menjadi vtp mode server, transparent, dan client.


Pertama adalah membuat trunk terlebih dahulu agar vtp client mendapatkan update dari server. Selanjutnya adalah membuat domain dan password untuk server. Disesuaikan dengan vtp transparent dan client.

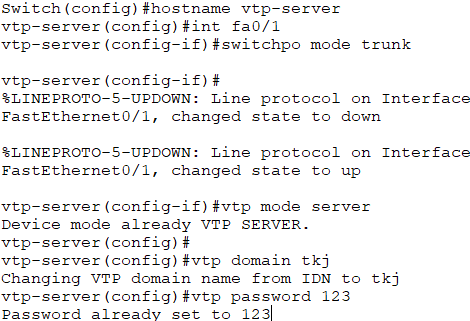

SW VTP SERVER:



Lalu kita akan coba buat vlan:

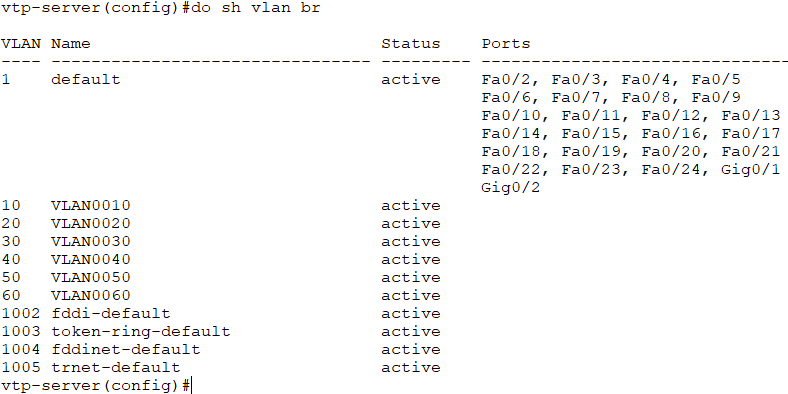

lalu kita check vlannya



SW VTP Transparent:



kita check apakah vlannya bertambah:



tidak akan bertambah karena ini bersifat lokal


SW VTP client:



kita check apakah bertambah vlannya:



maka vlan akan bertambah di VTP client dan akan melewati VTP server lantas kenapa kita menggunakan VTP transparent, karena ini hanya masalah keamanan dari switch tersebut.
