VTP Revision number

VTP Revision Number


sekarang kita akan mencoba lab kedua dari VTP yaitu VTP revision number, apa fungsinya, jadi di revision number ini kita bisa mengubah VTP client menjadi server dengan cara menggunakan revision number



topologinya:




sekarang kita akan coba lihat revision numbernya dengan cara ketik “show vtp status”

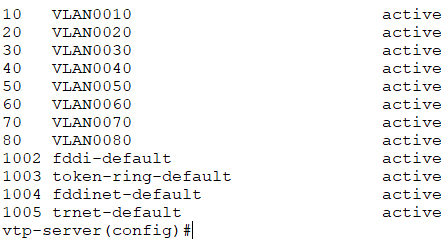

sekarang kita akan buat vtp server dan buat vlannya:



Dan jangan lupa untuk mode trunk pada interface yang menuju switch lain.


jika sudah kita coba check lagi apakah revision numbernya.



dan hasilnya akan bertambah karena sudah dibuatkan vlan



sekarang kita buat vtp transparent dan trunk:


kita coba check revision numbernya:



tidak akan bertambah karena transparent hanya akan dilewati saja dan tidak akan terpengaruh oleh VTP server.



sekarang kita buat VTP clientnya:

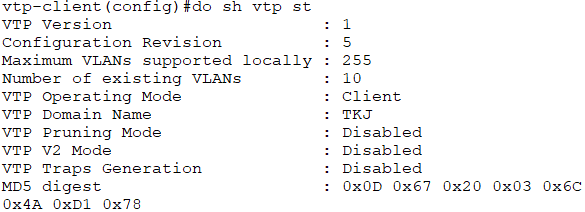

kita check revision numbernya:



maka akan mengikuti server


sekarang kita akan mengubah vtp client menjadi server.


jika sudah kita tambah vlannya

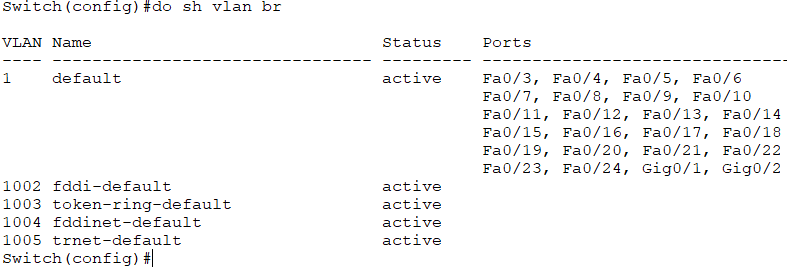

kita sambungkan lagi dan sekarang kita lihat revision number yang di vtp server sebelumnya



maka akan mengikuti yang client tadi diubah ke server.
