VLAN

Lab 1. vlan

Pada dasarnya dalam satu perangkat switch hanya memiliki satu lingkup jaringan atau network. VLAN berfungsi sebagai pembagi lingkup jaringan atau network dalam satu perangkat switch menjadi beberapa network sesuai dengan kebutuhan. VLAN juga biasa digunakan untuk memudahkan dalam mencari troubleshooting apabila terdapat suatu kesalahan jaringan pada network yang sudah dibagi

Vlan hanya dapat digunakan oleh perangkat switch yang manageable. Berbeda dengan switch non-manageable yang mana port – port interfacenya hanya dapat digunakan pada network yang sama (satu network) yang mana ia tidak mendukung fitur VLAN untuk membagi beberapa network.

Topologinya seperti berikut.

Saya akan membuat dua vlan, yaitu vlan 10 dengan nama guru dan vlan 20 dengan nama siswa. Setiap PC juga wajib dipasang IP-Address sesuai dengan topologi.

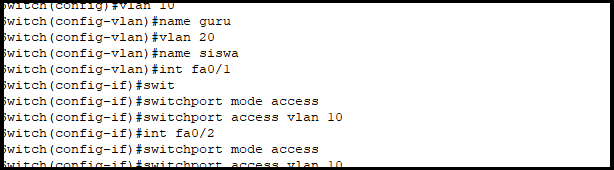

Memasang VLAN : Pertama adalah membuat vlan terlebih dahulu. Selanjutnya adalah masuk ke interface yang ditujukan untuk vlan 10. Lalu masuk ke mode access switch dan access vlan 10.

Lakukan hal yang sama pada vlan 20.

Untuk pengecheckan, ping antar PC yang ada dalam satu vlan

PC yang tidak berada dalam satu vlan, maka tidak akan bisa terhubung Setelah membuat vlan.

Anda dapat mengecek vlan dan interface dalam vlan tersebut.

Ketikkan “show vlan brief”

Gambar diatas tertera beberapa vlan yang ada pada switch tersebut. Vlan1 merupakan vlan default untuk switch dan sisa-sisa interface yang tidak digunakan. Dan juga terdapat vlan 10 (guru) dan vlan 20 (siswa) yang sudah dibuat sesuai dengan topologi diatas.
